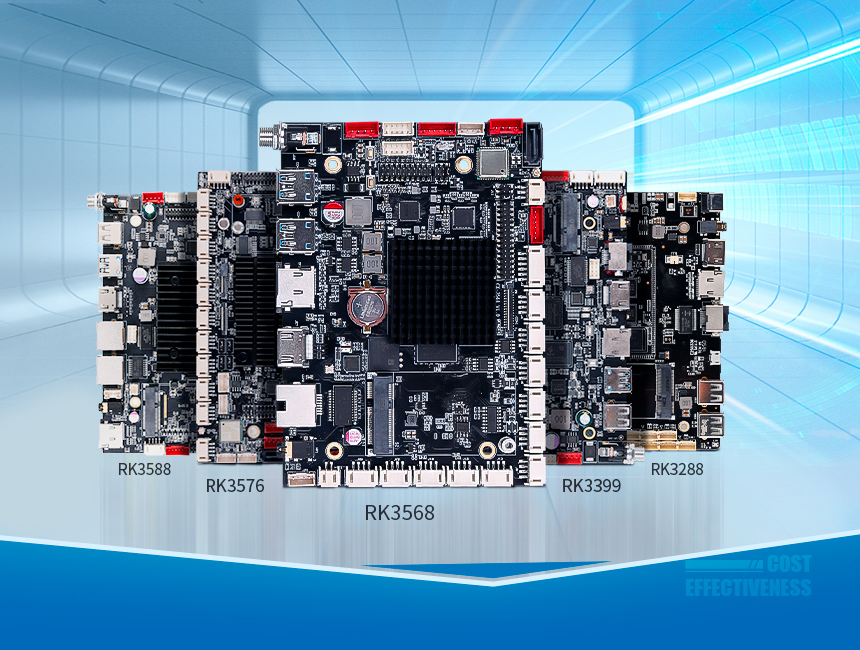

一、工業級主板EMC設計的重要性

在工業自動化、智能制造和物聯網應用場景中，工業級主板作為核心控制單元，其電磁兼容性(EMC)和抗干擾能力直接關系到整個系統的穩定性和可靠性。與消費級產品不同，工業環境中的電磁干擾源更為復雜多樣，包括大功率電機、變頻器、無線設備等都可能對主板造成干擾。


EMC設計不足可能導致系統頻繁死機、數據錯誤、信號失真等問題，嚴重時甚至?xí)斐稍O(shè)備損壞和生產事故。因此，工業級主板必須通過嚴格的EMC測試認證，如IEC 61000-4系列標準，確保在各種惡劣電磁環境下都能穩定工作。

二、工業級主板EMC設計核心技術

1. 電路板布局優化技術

• 分層設計：采用4層或6層PCB設計，設置完整的電源層和地層，形成低阻抗回路

• 分區布局：將模擬電路、數字電路、高頻電路和電源電路分區布置，減少相互干擾

• 關鍵信號保護：對時鐘信號、復位信號等關鍵線路實施包地處理，避免信號完整性受損

2. 濾波與去耦技術

• 電源濾波：在電源輸入端設置π型濾波電路，使用X/Y電容和共模扼流圈抑制傳導干擾

• 芯片去耦：每個IC電源引腳附近配置0.1μF高頻去耦電容，大電流芯片額外配置10μF以上鉭電容

• 信號線濾波：對I/O接口信號線采用RC濾波或磁珠濾波，抑制高頻噪聲

3. 接地系統設計

• 混合接地策略：根據信號頻率選擇單點接地(低頻)或多點接地(高頻)

• 分割地平面：將數字地、模擬地、功率地分開布局，通過磁珠或0Ω電阻在單點連接

• 低阻抗接地：確保地平面完整，避免分割槽影響高頻回流路徑

三、工業級主板抗干擾強化措施

1. 接口防護設計

• 光耦隔離：對數字I/O接口采用光耦隔離，隔離電壓可達2500V以上

• TVS管保護：在所有外部接口配置瞬態抑制二極管，吸收靜電和浪涌能量

• 共模扼流圈：在通信接口(如RS485、CAN)使用共模扼流圈抑制共模干擾

2. 屏蔽技術應用

• 局部屏蔽：對高頻電路(如WiFi模塊)加裝金屬屏蔽罩，防止輻射干擾

• 導電襯墊：在外殼接合處使用導電橡膠或金屬簧片，確保良好電磁密封

• 屏蔽線纜：選用雙層屏蔽電纜傳輸敏感信號，屏蔽層360度端接

3. 軟件抗干擾策略

• 看門狗電路：配置硬件看門狗和軟件看門狗雙重保護，防止程序跑飛

• 數據校驗：關鍵數據傳輸采用CRC校驗或校驗和機制

• 信號濾波算法：AD采樣信號通過數字濾波(如滑動平均、卡爾曼濾波)消除毛刺

四、工業級主板EMC測試與認證

為確保設計有效性，工業級主板需通過一系列標準測試：

1. 輻射發射測試：依據EN 55032標準，測量30MHz-1GHz頻段輻射水平

2. 傳導騷擾測試：評估150kHz-30MHz頻段通過電源線傳導的干擾

3. 靜電抗擾度測試：按IEC 61000-4-2標準，接觸放電±8kV，空氣放電±15kV

4. 浪涌抗擾度測試：模擬雷擊浪涌，電源端口±2kV，信號端口±1kV

5. 快速瞬變脈沖群測試：驗證對電感性負載開關干擾的抵抗能力

五、選型建議與維護要點

在選擇和使用工業級主板時，應注意：

1. 認證齊全：優先選擇通過CE、FCC、IEC等多項認證的產品

2. 環境適應：根據實際應用環境溫度、濕度、振動等要求選擇合適規格

3. 安裝規范：確保良好接地，避免與強電線路平行走線

4. 定期維護：檢查接地系統、屏蔽結構和濾波元件狀態

5. 固件升級：及時更新主板固件，獲取最新的抗干擾算法優化

工業級主板的EMC/抗干擾設計是一個系統工程，需要從電路設計、PCB布局、元器件選型、結構設計到軟件算法全方位考慮。隨著工業4.0和智能制造的推進，對設備可靠性的要求越來越高，優秀的EMC設計已成為工業級主板的核心競爭力。通過科學的設計方法和嚴格的測試驗證，現代工業主板已能在各種復雜電磁環境中穩定運行，為工業自動化系統提供堅實可靠的控制基礎。
